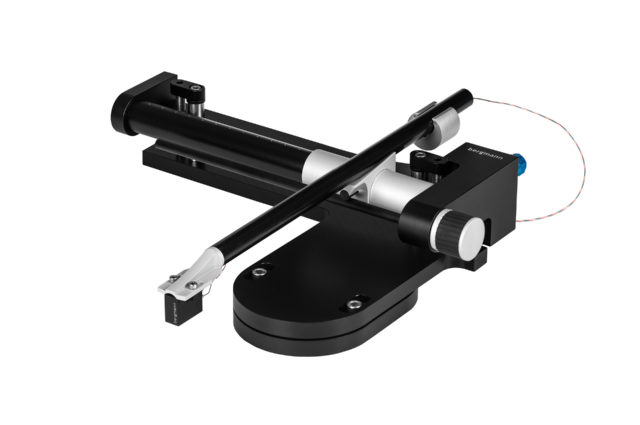

bergmann Odin-luftgelagerter Tonarm
Odin luftglagerter Tonarm mit linearer Nachführung
Der universellste Luftlager-Tonarm mit linearer Nachführung.
Odin Tonarm passend für die meisten High-End-Plattenspieler-Designs - inkl. der Bergmann 4-Arm-Plattenspieler Modell Galder.
Design - Odin Tonarm
Bei der Konstruktion und Konstruktion von Odin bleiben wir unserer Idee der Einfachheit treu: So wenig Teile und Baugruppen wie möglich, um Resonanzen zu vermeiden.
Ein Parameter im ultimativen Tonarmdesign ist Steifigkeit und Stabilität in der Konstruktion. Beide sind sorgfältig in den Odin-Arm eingearbeitet. Ein Beispiel ist das Luftrohr, das an beiden Enden befestigt ist, um dem schwimmenden Teil die bestmögliche Basis zu geben.
Das Tonarmrohr ist traditionell für Bergmann-Tonarme - durchdachte Konstruktion aus wenigen Teilen, ausgeführt als Doppelrohrkonstruktion, mit Dämpfung zwischen den Rohren. Dies bedeutet, dass das Armrohr die Vibrationen von Tonabnehmern kontrolliert und Rillen aufzeichnet, wenn es um die musikalischen Crescendos geht.
Das Tonarmkabel ist - wie bei Bergmann-Tonarmen üblich - in einem Stück von Tonabnehmerklemmen bis zum DIN-Stecker. Der DIN-Anschluss gewährleistet Benutzerflexibilität beim Anschluss des bevorzugten Phono-Verbindungskabels.
Das Gegengewicht ist vom Arm entkoppelt – wiederum um Resonanzen zu vermeiden.
Schwebender Teil – vielleicht der wichtigste Teil eines luftgelagerten Tonarms!
Der erste Teil des Tonarms, der Modulationen von der Schallplattenrille und dem Tonabnehmer verarbeitet, ist der bewegliche Teil des Tonarms. Kopfschale, Armrohr, Gleitrohr und Gegengewicht müssen wohlüberlegt und gut montiert sein, damit keine Resonanzen das empfindliche Signal stören.
Die Kopfschale ist eine sehr steife Konstruktion, die aus einem massiven Stück Aluminium gefräst und mit 2-Komponenten-Epoxid auf das nahtlose Kohlefaser-Armrohr geklebt ist, das eine doppelte Kohlefaserrohrkonstruktion mit dazwischenliegender Dämpfung ist, um eine Klangverfärbung zu vermeiden. Das Armrohr ist in einer Nut auf dem Gleitrohr befestigt, das aus 2 Stück massivem Aluminium gefräst und mit 2-Komponenten-Epoxid verklebt ist.
Der Abstand zwischen dem Luftrohr und dem Gleitrohr beträgt 50 Mikrometer, da wir dies als am benutzerfreundlichsten empfanden.
Die Azimut-Einstellung ist sehr gut durchdacht – ein Schlitz auf der Unterseite der Kopfschale, wo eine „Azimut-Platte“ perfekt passt = 100% Kontakt, der Azimut wird einfach eingestellt, indem man die 2 Schrauben, die den Tonabnehmer halten, und festzieht oder löst Drehen Sie dann die Patrone auf einen perfekten Azimut. Wir bei Bergmann Audio glauben nicht an eine drehbare Kopfschale im Armrohr, da diese Lösung niemals so stark und steif sein wird, wie die Konstruktion, die wir am Odin-Tonarm vorgenommen haben.
Das Tonarmkabel ist von den Tonabnehmerclips bis zum DIN-Stecker in einem Stück gefertigt, um eine möglichst reine Signalübertragung zu gewährleisten.
Headshell aus massivem Aluminium gefräst. Das Design sorgt für optimale Steifigkeit.
Azimutplatte. 100% Kontakt zu Headshell und Tonabnehmer.
Armtube ist ein doppelt nahtloses Carbon-Design mit dazwischenliegender Dämpfung.
Gleitrohr schwimmt völlig reibungsfrei auf dem Luftrohr.
Tonarmkabel in einem Stück von den Tonabnehmerklemmen zum DIN-Stecker.
Gegengewicht, durch 3 Gummibänder vom Armrohr entkoppelt.
Luftversorgung
Der Luftversorgung galt unsere größte Aufmerksamkeit. Das Ziel ist es, eine geräuschlose Luftzufuhr zu entwerfen, die im Hörraum platziert werden kann und einen gleichmäßigen, sauberen und trockenen Luftstrom liefert.
Die Pumpe ist eine ölfreie, langlebige Einheit, die nicht viel Wartung erfordert.
Die Impulse der Pumpe werden in einem gekapselten Reservoir aufgenommen. Dies führt zu einem gleichmäßigen Luftstrom zum Luftlager. Die Luftzufuhr ist mit einem Filter ausgestattet, der das Eindringen von Staubpartikeln in das System verhindert. Der Filter ist bei Bedarf austauschbar.

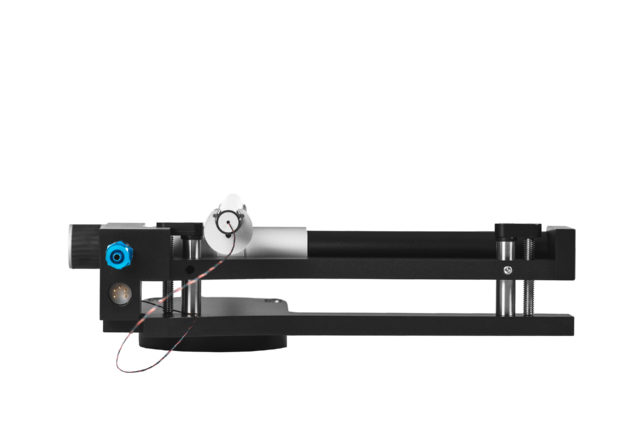

Basis für den schwimmenden Teil
Airpipe an beiden Enden unterstützt, für optimale Steifigkeit.
Grundplatte. Kann vor- und zurückbewegt werden, um einen perfekten Überhang und eine perfekte Nivellierung des
Luftrohrs zu erreichen.
VTA-Platte - wo alle Funktionsteile befestigt sind.
VTA-Einstellschraube.
An der Grundplatte befestigte VTA-Säulen. Die VTA-Platte kann an den Säulen durch Drehen der VTA-Einstellschrauben eingestellt werden.
Schrauben zum Festziehen der VTA-Platte, wenn VTA eingestellt ist.
Lufteinlass, um den schwimmenden Teil mit einem extrem reibungsfreien Luftpolster zu unterstützen.
Der Luftstrom kann einfach über ein Ventil an der Luftversorgung eingestellt werden.
DIN-Stecker, passend für alle Marken von Phonokabeln.
