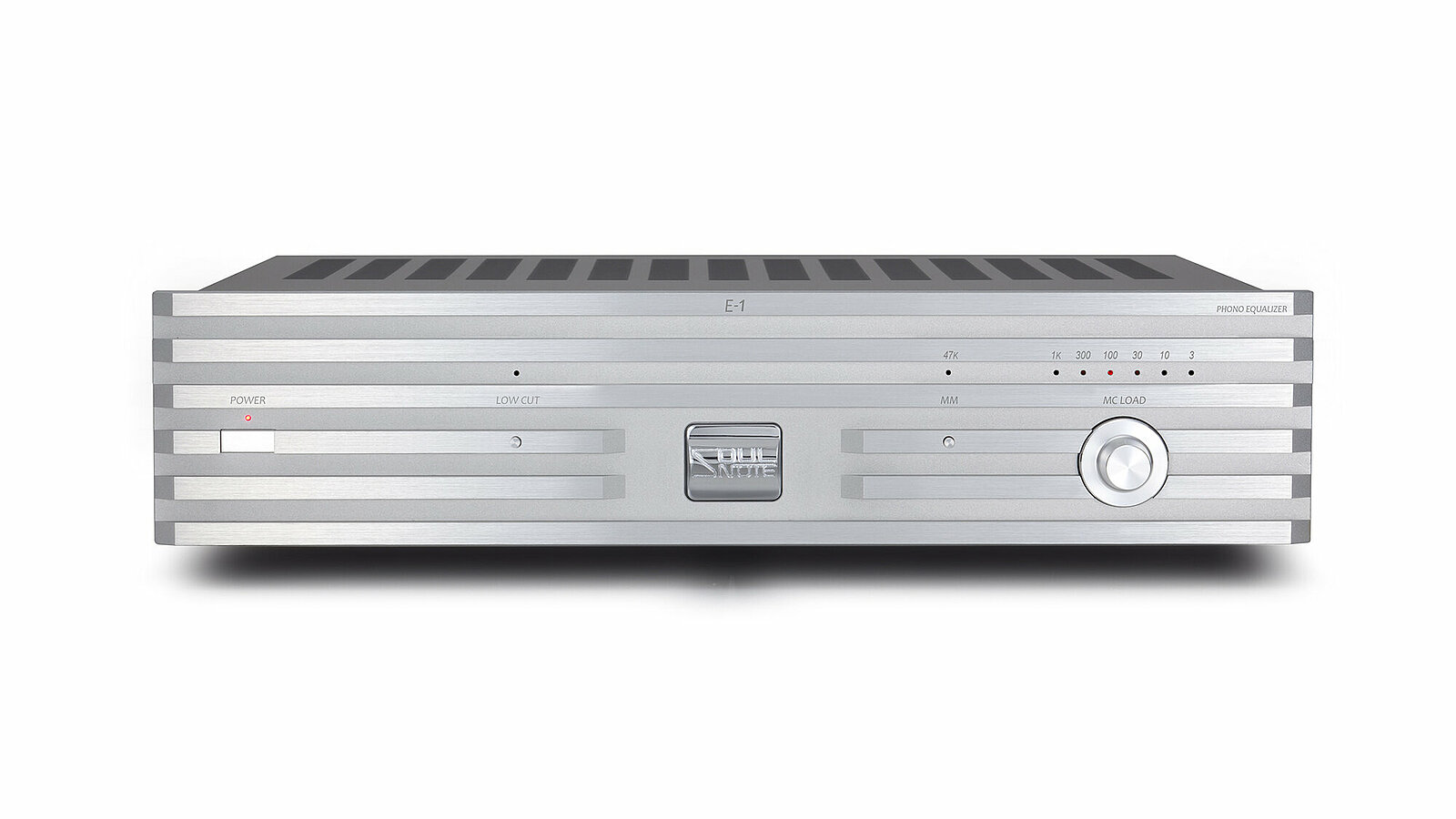

Soulnote E-1 Soulnote E1 PHONO-VORSTUFE10-Jahre-SOULNOTE-Jubiläumsmodell – erhältlich in Platin Silber / Schwarz Aufbauend auf dem Schaltungslayout unseres legendären ph1.0 Phono Equalizers.Ein verbesserter Phono-Equalizer, der die unbegrenzten Möglichkeiten analoger Aufnahmen ausschöpft.  Perfekt abgestimmter, diskreter Non-NFB-Phono-EqualizerDer größte Vorteil von Non-NFB-Verstärkern ist das außergewöhnliche Einschwingverhalten, das sie durch die unbegrenzte Erweiterung des Hochtonbereichs erreichen. Non-NFB-Verstärker bieten sogar noch mehr Vorteile bei analogen Quellen, die im Grunde keine Bereichsgrenzen haben. Der E- 1 baut auf dem Schaltungslayout und den Komponenten unseres legendären Phono-Equalizers ph1.0 auf und verfeinert die Eigenschaften dieses Modells. Durch die Einbeziehung von RIAA-Elementen in Spannungsverstärkungsschaltungen verfügt der E-1 über ein einzigartiges Schaltungssystem, das die Verstärkung selbst zu einer RIAA-Charakteristik macht und eine gleichmäßige Qualität über den gesamten Frequenzbereich oberhalb von 100 kHz erzielt. Die CR-Komponenten verwenden MELF mit einer Genauigkeit von 1% und Polypropylen-Folienkondensatoren mit einer Genauigkeit von 2% für eine perfekte Kurvencharakteristik. Das Ergebnis ist ein Phono-Equalizer mit der Seele des ph1.0 und einem bemerkenswerten Zuwachs an Klarheit, Information und klanglichem Realismus. Perfekte symmetrische Schaltungen(für den MC-Eingang)Der E-1 unterstützt symmetrische Tonabnehmereingänge. Auf der Rückseite befindet sich ein Betriebswahlschalter und er ist mit symmetrischen XLR-Eingangsbuchsen ausgestattet. Bei Verwendung von zweiadrigen abgeschirmten XLR-Kabeln für symmetrische Eingänge wird der E-1 zu einem perfekten symmetrischen Phono-Equalizer ohne Gegenkopplung vom Eingang bis zum Ausgang. Dadurch entsteht eine überwältigende Klanglandschaft, die sich in drei Dimensionen ausdehnt und deren Klang in Ihrer Seele nachhallen wird. Kontaktlose VerkabelungAlle Arten von Steckverbindern im Signalsystem wurden eliminiert, um eine vollständig kontaktlose Konstruktion zu schaffen. Eine dreidimensionale Leiterplattenbaugruppe führt zu einer geringeren Impedanz in den Stromversorgungsleitungen und der Verdrahtung, die sich auf die Sternverdrahtung konzentriert. Dies verbessert das Signal-Rausch-Verhältnis und beseitigt alle Bedenken, dass sich die Kontakte mit der Zeit abnutzen. Hinweis: Wenn Sie den Betriebswahlschalter auf symmetrische Cinch-Eingänge stellen, können Sie zwar symmetrische Eingänge verwenden, aber es handelt sich effektiv um eine ungeschirmte Konfiguration, bei der ein gewisses Rauschen auftreten kann. Wir empfehlen, immer zweiadrige abgeschirmte XLR-Kabel zu verwenden. Bitte beachten Sie auch, dass der Betriebswahlschalter kein Eingangswahlschalter ist. Um die beste Klangqualität zu gewährleisten, sind der HOT-Cinch- Anschluss und der 2. XLR-Anschlusspin intern verbunden, ebenso wie der COLD-Cinch-Anschluss (GND) und der 3. XLR-Anschlusspin. Daher können Sie nicht zwischen zwei Plattenspielern umschalten, die an den Cinch- und XLR-Anschlüssen angeschlossen sind. * Die Standardeinstellung ist unsymmetrisch (NORMAL). FunktionenFunktion zur Auswahl der Eingangslastimpedanz (LOAD-Selektor):Wählen Sie zwischen 1.000 Ohm, 300 Ohm, 100 Ohm, 30 Ohm, 10 Ohm und 3 Ohm. (MC-Eingang) MM-Eingabefunktion:Durch Drücken der MM-Taste wird die Verwendung von MM-Tonabnehmern und MC- Aufwärtswandlern ermöglicht. Cutoff im unteren Bereich (Subsonic-Filter):Wenn Sie den LOW CUT-Schalter auf ON stellen, wird die Bewegung des Tieftöners infolge von Plattenverwerfungen usw. reduziert. Symmetrischer AusgangEin starker, symmetrischer Ausgang wird durch den Einsatz eines vollsymmetrischen Non-NFB-Pufferverstärkers erzielt, der sogar in der Lage ist, Lautsprecher anzusteuern. Unsymmetrische Ausgänge werden nur über den symmetrischen HOT-Ausgang ausgegeben, genau wie bei anderen SOULNOTE-Produkten Ringkern-Netzteiltransformator & Non-NFB-NetzteilDer E-1 enthält 260 VA Ringkerntransformatoren mit den gleichen Spezifikationen wie die im integrierten Verstärker A-1 verwendeten. Darlington-Ripple-Filterschaltungen, schnelle Erholungsdioden und 10 parallele 1.000 μF-Filterkondensatoren bilden eine Stromversorgung ohne Gegenkopplung, die ein unerschöpfliches Gefühl von Leichtigkeit vermittelt. Direkte mechanische ErdungskonstruktionDie Spikes werden an der Unterseite des Schwerpunkts des Transformators angebracht, um schädliche Vibrationen direkt abzuleiten, ohne das Gehäuse des Geräts selbst zu beeinträchtigen. Dadurch wird sowohl ein äußerst lebendiger musikalischer Ausdruck als auch ein hohes S/N erreicht. Metallische Isolatoren als Standardausrüstung (unter Last)Obwohl Kunststoffisolatoren der herkömmliche Standard sind, verwenden wir metallische Isolatoren, da sie eine höhere Klangqualität bieten. Spezifikationen: Eingangsempfindlichkeit MC: 0,5mV / MM: 5mV Lastwiderstand MC: 3ohm, 10ohm, 30ohm, 100ohm, 300ohm, 1kohmMM: 47kohm Verstärkung MC: 70dB / MM: 50dB Nennleistung symmetrischer Ausgang: 2,8Vunsymmetrischer Ausgang: 1,4V RIAA-Abweichung ±0,3dB Netzspannung 230V AC 50Hz Leistungsaufnahme 48W Außenabmessungen Hauptgerät 430(B) × 109(H) × 409(T)mm Gewicht 9,5kg Zubehör Spikes, Netzkabel

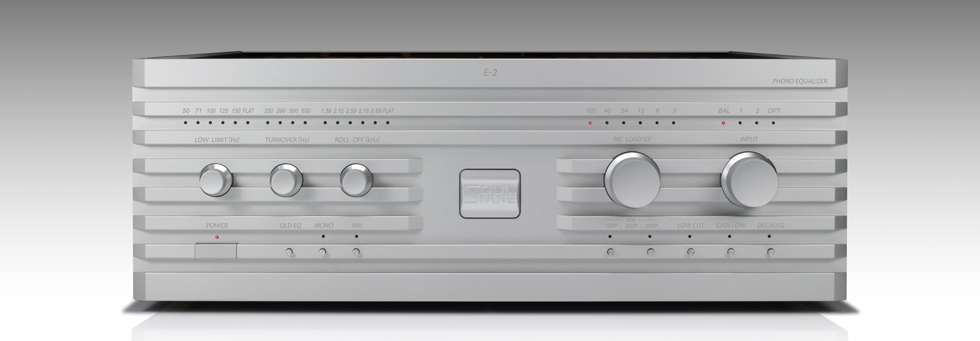

E2 Phono-Equalizer Zusätzlich zu den herkömmlichen MC/MM-Tonabnehmern werden auch DS Audio photoelektrische Tonabnehmer durch eine technische Verbindung mit Digital Stream unterstützt.Ein All-in-One-Phono-Equalizer, der alle Arten von Tonabnehmern wiedergeben kann. komplett symmetrische non-NFB PhonoentzerrerschaltungenSondereingang für fotoelektrische Tonabnhemer Technische Daten EingangsempfindlichkeitMC: 0,4 mV, MM: 4 mV, OPT: 50 mV VerstärkungMC: 72 dB, MM: 52 dB, OPT: 30dB 6Ω, 12Ω, 24Ω, 40Ω, 100ΩMM-Belastbarkeit 100P, 200P, 350PMM-Belastungswiderstand 47KΩEqualizerfrequenz ROLL-OFF [KHz] 1,59, 2,12 (RIAA), 2,59, 3,18, 6,89,FLAT Equalizerfrequenz TURNOVER [Hz] 250 , 390, 500 (RIAA), 630Equalizerfrequenz LOW LIMIT [Hz] 50 (RIAA),71, 100, 125, 150,FLAT Versorgungsspannung AC100V 50/60HzLeistungsaufnahme 50W (J60065) Maximale Außenabmessungen Hauptgehäuse: 430 (B ) ) × 160 (H) × 410 (T) mm Gewicht ca. 20 kg Zubehör Spike, Stromkabel

Aavik R-580 Phonostufe Low Noise – Maximale Musikalität Die Aavik R-580 Phonostufe liefert eine beeindruckend warme und riesige Klangbühne mit einem Maximum an Details auf einem ultraleisen Hintergrund. Die Aavik-Phonostufe wurde entwickelt, um den natürlichen Musikfluss hervorzuheben, der so typisch für eine Schallquelle auf Vinylbasis ist. Die umfangreiche Forschung, die wir investiert haben, um ein tieferes Verständnis der wichtigsten Herausforderungen bei Plattenspielern und Tonabnehmern zu erlangen, hat die Plattform für die in die Aavik-Phonostufe eingebetteten technischen Lösungen geformt. Die Hauptstärke des Aavik RIAA ist die Schallisolierung der ultraniedrigen Signale, die von der Vinylquelle ausgehen, und das Herausfiltern störender Außengeräusche und Vibrationen.

Aavik R-280 MC Phono-VorstufeExtrem geräuscharm – enormer dynamischer Headroom Die Phono-Vorstufe Aavik R-280 wurde mit dem Ziel entwickelt, ein authentisch klingendes Musikerlebnis mit den kleinsten Details auf einem riesigen, extrem leisen Hintergrund zu präsentieren. Technologien und Komponenten Lebhafte und lebendige Darbietung. Die Aavik-Phonostufe wurde entwickelt, um den natürlichen Fluss der Musik herauszuarbeiten, der so typisch für eine Schallquelle auf Vinylbasis ist. Die umfangreiche Forschung, die wir investiert haben, um ein tieferes Verständnis der größten Herausforderungen bei Plattenspielern und Tonabnehmern zu erlangen, hat die Plattform für die in die Aavik-Phonostufe eingebetteten technischen Lösungen geformt.Die Hauptstärke des Aavik RIAA ist die akustische Isolierung der extrem niedrigen Signale, die von der Vinylquelle ausgehen, und das Herausfiltern störender Außengeräusche und Vibrationen. 94 kHz S/N-Verhältnis bei 1 kHz 72 Aktive Tesla-Spulen 62 dB, Verstärkung Skandinavisches Design mit internationalem Touch Das Aavik-Design ist skandinavisches Understatement und drückt Schlichtheit und Minimalismus mit nur wenigen Knöpfen für eine logische Bedienung aus. Der multifunktionale Hauptknopf ermöglicht die Navigation und Steuerung der verschiedenen Funktionen. Das Selbstvertrauen haben wir mit einem riesigen roten Display gestärkt, auf dem sich alle Details der gewählten Betriebseinstellungen gut ablesen lassen.

Aavik R-180 MC Phono-VorstufeExtrem rauscharm, warm und detailliert Die Phonostufe Aavik R-180 wurde mit dem Ziel entwickelt, die extrem tiefen Signale von der Schallplattenquelle zu isolieren und sie über einen absolut geräuscharmen Eingangsbereich zu verarbeiten, um sicherzustellen, dass Sie die erstaunlichen Details und musikalischen Tiefen Ihrer Schallplattensammlung erkunden können.Technologien und KomponentenLebhafte und lebendige Darbietung. Die Aavik-Phonostufe wurde entwickelt, um den natürlichen Fluss der Musik herauszuarbeiten, der so typisch für eine Schallquelle auf Vinylbasis ist. Die umfangreiche Forschung, die wir investiert haben, um ein tieferes Verständnis der größten Herausforderungen bei Plattenspielern und Tonabnehmern zu erlangen, hat die Plattform für die in die Aavik-Phonostufe eingebetteten technischen Lösungen geformt. Die Hauptstärke des Aavik RIAA ist die akustische Isolierung der extrem niedrigen Signale, die von der Vinylquelle ausgehen, und das Herausfiltern störender Außengeräusche und Vibrationen.

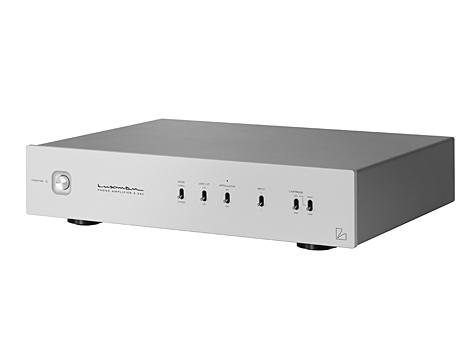

Der E-250 ist der neueste Phono-Verstärker von Luxman und erbt das beste Design von seinem Vorgänger, dem E-200, der seit seiner Veröffentlichung im Jahr 2008 das Referenzmodell für kompakte Phono-Equalizer-Verstärker ist. Eine neu hinzugefügte Funktion des E-250 ist die Schaltfähigkeit der Lastimpedanz und der Lastkapazität gemäß den Tonabnehmereigenschaften für den ultimativen Genuss des ursprünglichen Details der analogen Wiedergabe. Die Rückseite ist mit einem Lastimpedanzwähler (34k / 47k / 56k / 100kO) und einem Lastkapazitätswähler (0p / 100p / 220p / 320pF) ausgestattet, um die Eigenschaften der Tonabnehmer anzupassen und ihr volles Potenzial auszuschöpfen. Der E-250 verfügt über einen Aufwärtstransformator mit einer 2-stufigen Verstärkungsauswahlfunktion, bei der ein L / R-unabhängiger Superpermalloy-Kern verwendet wird, wodurch selbst niederohmige MC-Patronen unterstützt werden. Dies schafft eine reichhaltige und ausdrucksstarke Musikalität, die nur durch Anheben des Transformators möglich ist. Der neu entwickelte Blockkondensator mit niedrigem Profil und großer Kapazität erreicht zusammen mit einer Regler Schaltung mit diskreter Konfiguration, die in der Stromversorgungsschaltung verwendet wird, die gewünschte hochwertige Stromversorgungsumgebung. Die Stromversorgungsschaltung des E-250 verfügt außerdem über die originale runde Musterplatine von Luxman, die eine reibungslose Übertragung der empfindlichen Tonsignale ermöglicht. Die Artikulationsfunktion dient zum Entmagnetisieren des Tonabnehmers und des MC-Transformators unter Verwendung des Signalstroms der Musik, die wiedergegeben wird, wenn die Magnetisierung der Kassette zu einer Verschlechterung der Klangqualität geführt hat. Die Artikulationsfunktion kann dazu beitragen, die ursprünglichen Eigenschaften des Systems wiederherzustellen und die Qualität auf einem maximalen Niveau zu halten. Die NF-Equalizer-Schaltung im E-250 enthält viele der originalen und kundenspezifischen Teile von Luxman. Dieser Equalizer hat ein hohes S / N-Verhältnis, das das Rauschen reduziert, indem der FET der ersten Stufe parallelgeschaltet wird. Ein Mono-Schalter beim Abspielen einer Mono-Aufzeichnung ist ebenso vorhanden wie ein Low-Cut-Schalter, der Niederfrequenzsignale ausschaltet, die durch verzerrte Aufzeichnungen erzeugt werden können. Circuiting system NF type equalizer (RIAA) Input sensitivity MM: 3.2mV / 34kΩ, 47kΩ, 56kΩ, 100kΩ (switchable)MC high 0.37mV / 40Ω, MC low 0.12mv / 2.5Ω Gain MM 38dB, MC high 57dB, MC low 66dB Output voltage / impedance 250mV/300Ω S/N ratio MM 90dB, MC high 83dB, MC low 80dB Power consumption 7W Dimensions 364(W) x 81(H) x 274(D) mm Weight 4.3kg

Circuiting system SRPP, final stage cathode followernon-feedback CR type equalizer (RIAA) Input sensitivity / impedance MM 4mV / 30kΩ to 100kΩ (variable)MC high 0.44mV / 40Ω, MC low 0.18mV / 2.5Ω Gain MM 36dB, MC high 55dB, MC low 74dB Output voltage / impedance 250mV/850Ω S/N ratio MM 76dB, MC high 75dB, MC low 74dB Power consumption 47W Dimensions 440(W) x 92(H) x 397(D) mm Weight 12.5kg

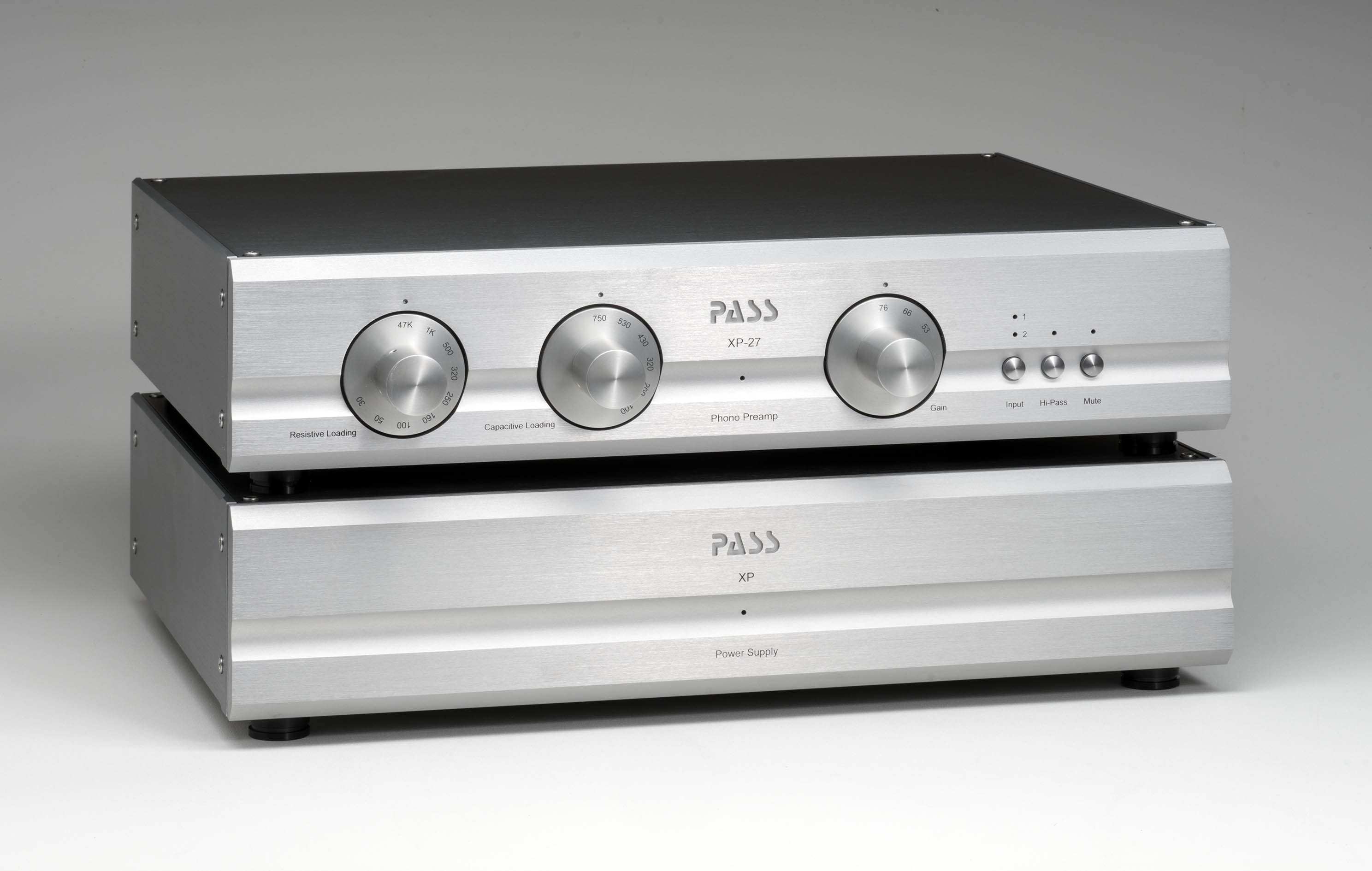

PASS XP 27 AC Das Doppelchassis XP-27 stellt die bereits außergewöhnliche Leistung der gut bewerteten und gut aufgenommenen XP-15, XP-25 und XP-17 in den Schatten: Es liefert eine verbesserte RIAA-Leistung bei einem Bruchteil der vorherigen Verzerrung. Das neue Design verwendet doppelt abgeschirmte, rauscharme Ringkerntransformatoren in der externen Versorgung, die über Rundsteckverbinder in Luftfahrtqualität mit Silber über sauerstofffreiem Kupfer verbunden sind. Das Netzteil ist Dual-Mono mit zwei Transformatoren mit geringerem abgestrahltem und mechanischem Rauschen. Rauschen ist der hervorstechendste Teil von THD+N bei niedrigen Pegeln, sodass wir durch die Reduzierung von Rauschen eine bessere Auflösung und Dynamik erhalten. Die Eingangs- und Verstärkungsschaltung des XP-27 ähnelt der des Xs Phono. Das bedeutet, dass das Umschalten und Laden bei höheren Signalpegeln erfolgt, wodurch das Rauschen minimiert und die Leistung bei niedrigen Pegeln verbessert wird. Zweiteilige Phonoentzerrung Technische Daten: Gain: 53dB, 66dB, 76dB RIAA response: +/- 0.1 dB 20-20KHz Distortion: < 0.005 % @ 1mV MC input | <0.002 % @ 10mV MM input Max out: 22V RMS Output Impedance: 200 ohms Input Impedance: 100pF – 750pF on any input | 30 ohm – 47K ohm on any input Unweighted Noise: -93 dB ref 10mV (MM) | -85 dB ref 1mV (MC) Power consumption: 50 watts Dimensions: 17”w x 12.5”d x 4”h each chassis Weight: 55LBS

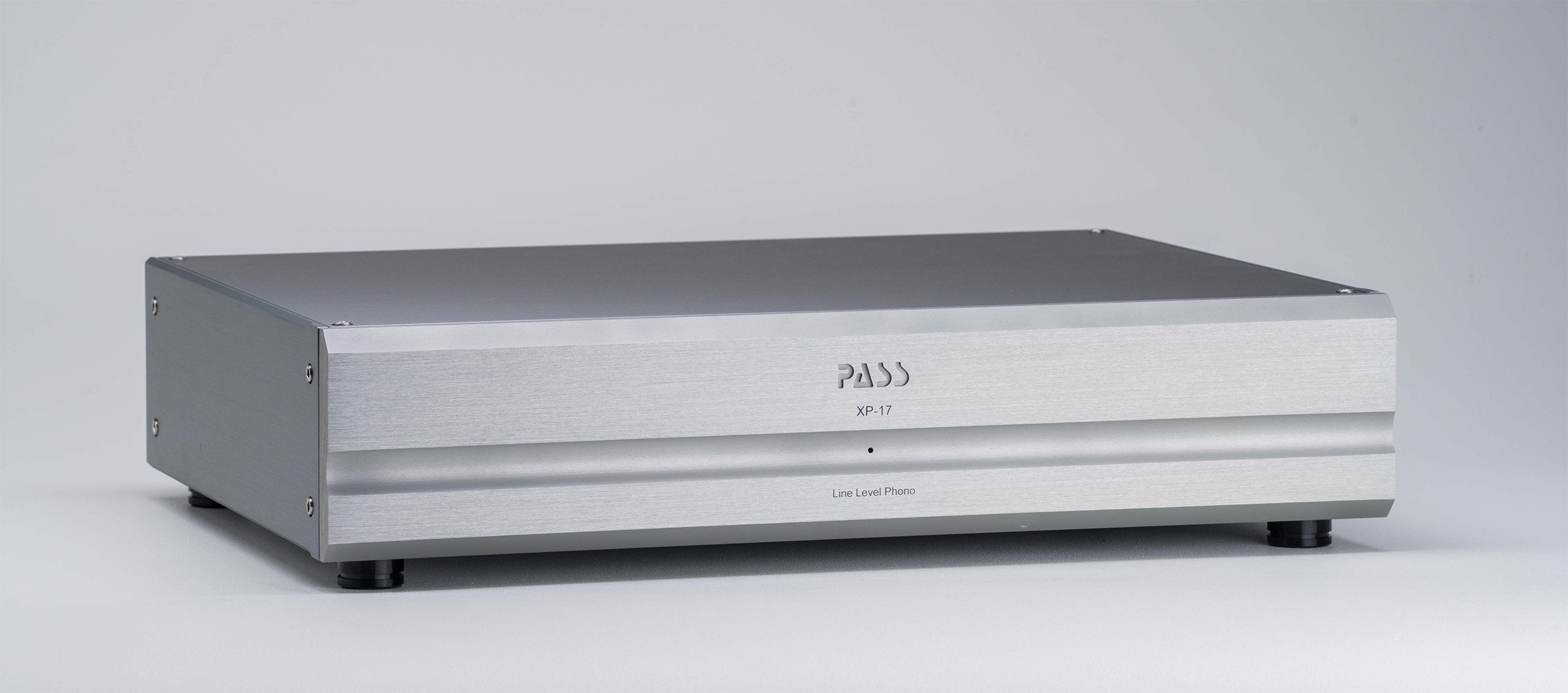

PASS XP 17 AC XP17 verwendet das neue abgeschirmte rauscharme Ringkern- und Eingangsfiltermodul, wie das XP-12. Das Netzteil verfügt über eine zusätzliche Stufe der RC-Filterung. Wir haben weniger abgestrahlte und mechanische Geräusche.Der XP17 verfügt über eine völlig neue Eingangsschaltung, die symmetrisch und rausch- und verzerrungsärmer mit größerer Treiberfähigkeit ist. Rauschen ist der hervorstechendste Teil von THD+N im ersten Abschnitt einer Phonostufe. Durch die Reduzierung des Rauschens erhalten wir eine bessere Auflösung und Dynamik.Entwickelt mit einem Split-EQ-Netzwerk wie dem XP 25 und XS Phono, das genauer ist und größere Signalpegel verarbeiten kann.Die Sekundärstufe betreibt eine Ausgangsstufe mit höherer Vorspannung und automatischer Vorspannung.Die zahlreichen Ladeoptionen des XP-15 sind alle noch verfügbar und drei Verstärkungseinstellungen, um MC- bis MM-Tonabnehmer mit niedriger Ausgangsleistung aufzunehmen. Einteilige Phonoentzerrung Technische Daten: Power Consumption: 35 Watts Gain: 76, 66, 56 dB Balanced; 70, 60, 50 Unbalanced Output Impedance: 110 Ohms RCA; 220 Ohms Balanced Input Impedance: 10 - 47K Ohms more than 200 values Capacitive Loading: 100 - 750 pF RIAA Curve Accuracy: +/- .1 dB 20 - 20 KHz Passive / Active EQ Distortion and Noise: 0.004%; Quad matched low noise symmetrical JFET input; Double shielded low noise toroid Dimensions: 17”w x 12.5”d x 4”h @ 19lbs
