Reed EQ +SF DS Audio Phonovorstufe und Tonabnehmer

Reed EQ DS Audio Phonovorstufe und Reed SF Tonabnehmer

Reed EQ
Der Reed EQ wurde fachmännisch entwickelt, um das Signal des optischen Reed-Tonabnehmers verlustfrei zu verarbeiten und so eine optimale Leistung zu gewährleisten.
Reed hat einen Equalizer geschaffen, der deren fundiertes Wissen über die Konstruktionsprinzipien und -techniken von High-End-Audiogeräten widerspiegelt.
Das Ergebnis ist ein Klangerlebnis von unvergleichlicher Qualität, Klarheit und Räumlichkeit – jene einzigartigen Vorzüge, die nur ein optischer Tonabnehmer bieten kann.

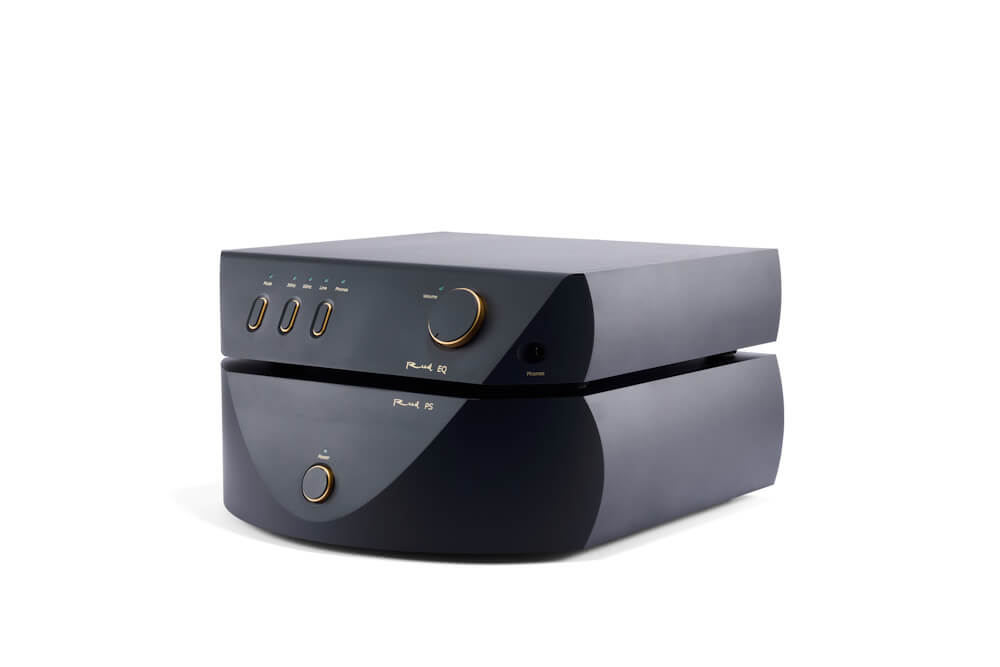

Bevor Sie den Klang erleben, werden Sie von der Optik und Haptik des Geräts beeindruckt sein. Sowohl der Equalizer als auch das zugehörige Netzteil – die als Einheit konzipiert sind – werden aus gefrästem Aluminium gefertigt. Ihr beachtliches Gewicht und die solide Konstruktion vermitteln einen hochwertigen Eindruck, während die eloxierte Oberfläche vor Beschädigungen schützt.

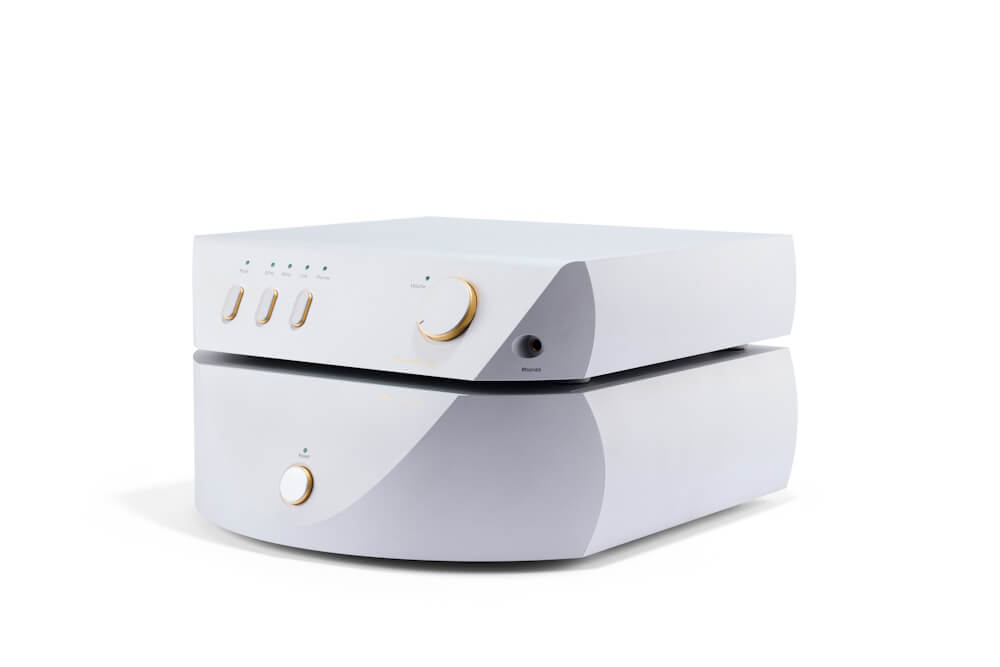

Dank der Auswahlmöglichkeit zwischen den Ausführungen „Seashell White“ und Schwarz fügt sich das Gerät harmonisch in Ihre bestehende Audioanlage ein.

Bei der Entwicklung der Elektronik folgen sie bei Reed einer spezifischen Philosophie, die sie in diesem Produkt konsequent umgesetzt haben. Reed ist davon überzeugt, dass Signalintegrität, Kanalsymmetrie und Rauscharmut entscheidende Faktoren für das Design von Verstärkern sind.
Um höchste Leistung zu gewährleisten, setzen sie bei der Signalverarbeitung ausschließlich auf erstklassige Bauteile.
Zu den Schlüsselkomponenten zählt beispielsweise ein diskret aufgebauter Audio-Operationsverstärker; dieser zeichnet sich durch geringere Verzerrungen aus – bedingt durch die minimale thermische Kopplung der internen Bauteile – und ermöglicht den Betrieb der Ausgangsstufe im Class-A-Modus. Zudem tragen hochwertige Induktivitäten in der passiven Entzerrerschaltung zu mehr Stabilität und Konstanz, einem lineareren Phasenverlauf sowie geringeren Verlusten bei. Der linke und der rechte Kanal sind vollkommen symmetrisch aufgebaut, da die Signalumkehr mittels passiver Bauelemente erfolgt. Die Leiterplatten im Signalweg sind vergoldet, um die Lötbarkeit zu optimieren und Oxidation zu verhindern.

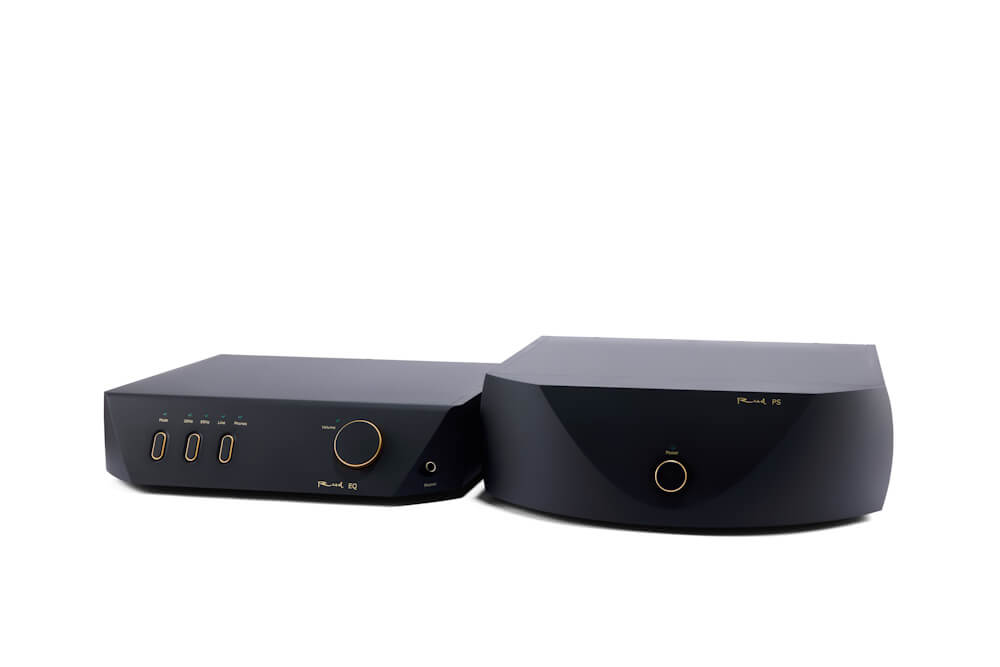

Das Netzteil ist als eigenständige Einheit ausgeführt und zeichnet sich durch mehrere einzigartige Innovationen aus.
Besonders hervorzuheben ist die Stromversorgung der Tonabnehmer-LEDs über Batterien. Dadurch wird die Stromversorgung der LEDs vollständig vom übrigen System entkoppelt, was ein minimales Rauschniveau gewährleistet. Die Batterien laden sich selbstständig und ohne Benutzereingriff auf und sorgen so für einen unterbrechungsfreien Betrieb. Während ein Akkupack die LEDs mit Strom versorgt, wird das andere geladen; der Wechsel zwischen beiden erfolgt nahtlos und automatisch.
Zudem verfügt das Netzteil über drei separate Transformatoren zur Versorgung verschiedener Module, wodurch die elektronischen Schaltkreise weiter voneinander isoliert und Störeinflüsse minimiert werden.

Der Equalizer ist mit Cinch-Anschlüssen (Single-Ended) für Ein- und Ausgänge sowie mit XLR-Ausgängen (symmetrisch/differenziell) ausgestattet.

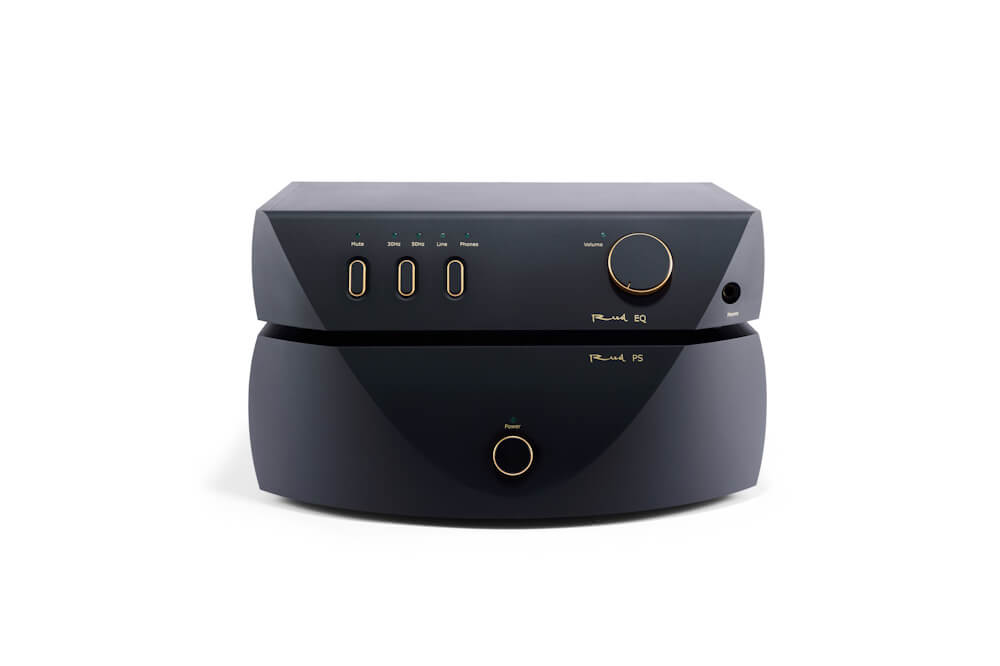

Das Bedienfeld umfasst folgende Elemente:
Stummschaltung (Mute): Unterbricht das Ausgangssignal – praktisch bei der Montage oder Justierung des Tonabnehmers.
Filterschalter (30 Hz / 50 Hz): Wählt die Grenzfrequenz des Hochpassfilters und ermöglicht so eine bessere Anpassung an unterschiedliche Tonarmparameter.
Line/Phono-Schalter: Schaltet zwischen Line- und Kopfhörerausgang um.

Für Situationen, in denen das Hören über Lautsprecher nicht möglich ist, haben wir einen Kopfhörerverstärker mit 6,35-mm-Klinkenbuchse integriert.

Zusammenfassend sind wir davon überzeugt, dass unser Equalizer ein einzigartiges Hörerlebnis bietet, das dem Hörer neue Dimensionen der Vinyl-Wiedergabe eröffnet und alten Schallplatten zu neuem Glanz verhilft.

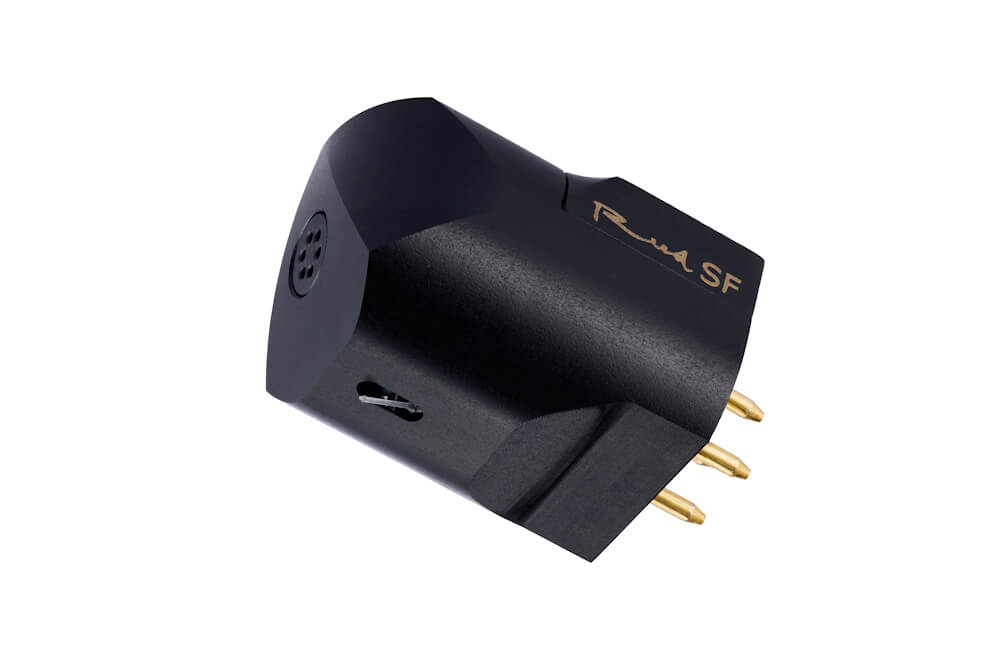

Reed SF

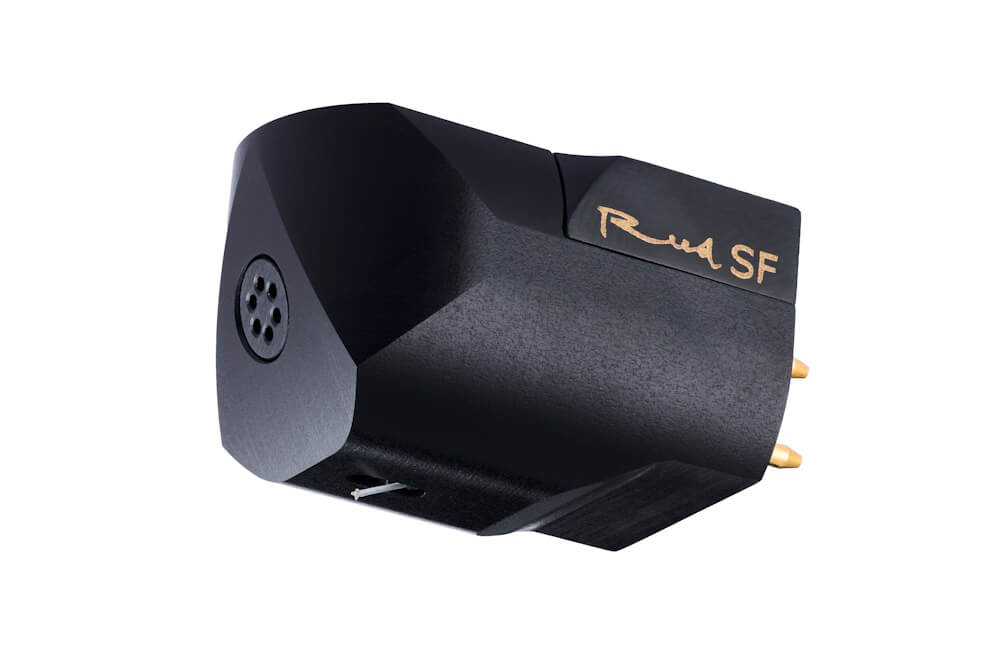

Reed ist stolz darauf, ihr neuestes Projekt zu präsentieren: den optischen Tonabnehmer Reed SF, der in Zusammenarbeit mit dem renommierten japanischen Unternehmen DS Audio entwickelt wurde.

Im Gegensatz zu herkömmlichen MC- oder MM-Tonabnehmern bietet die Technologie optischer Tonabnehmer einzigartige Vorteile, die das Hörerlebnis auf ein neues Niveau heben. Frei von magnetischem Widerstand und geprägt durch eine außergewöhnlich geringe bewegte Masse, bewegt sich die Nadel mit bemerkenswerter Leichtigkeit und Präzision. Diese Eigenschaften führen zu einer überlegenen Klangqualität – ein Aspekt, den jeder Vinyl-Liebhaber zu schätzen wissen wird.
Um das volle Potenzial dieser Technologie auszuschöpfen, legten wir großen Wert auf die Wahl des optimalen Gehäusematerials, wobei der Fokus auf akustischer Neutralität und effektiver Vibrationsdämpfung lag.
Das Material des Tonabnehmergehäuses muss akustisch passiv und homogen sein sowie über den gesamten Arbeitsbereich hinweg eine hohe Dämpfung aufweisen.
Um die am besten geeignete Option zu ermitteln, führten wir eine vergleichende Untersuchung dreier Materialien durch: Aluminium, Panzerholz und zu 100 % aus HD-Phenolharz bestehendes Material.
Jede Materialprobe – identisch in der Form – wurde Stoßwellen gleicher Amplitude ausgesetzt. Anschließend wurden die Abklingzeiten der induzierten akustischen Signale in einem festen Abstand zum Aufprallpunkt gemessen.

Aluminium: Der Schall klang nach ca. 120 ms ab.
Panzerholz: ca. 70 ms.
100 %HD-Phenolharz: nur ca. 15 ms.

Angesichts dieser Ergebnisse sowie der weiteren Vorteile des Harzes – darunter geringe Oberflächenrauheit, hohe Dichte und hervorragende Elastizität – entschied sich Reed für 100 % HD-Phenolharz als Material für den Tonabnehmerkörper des Reed SF.

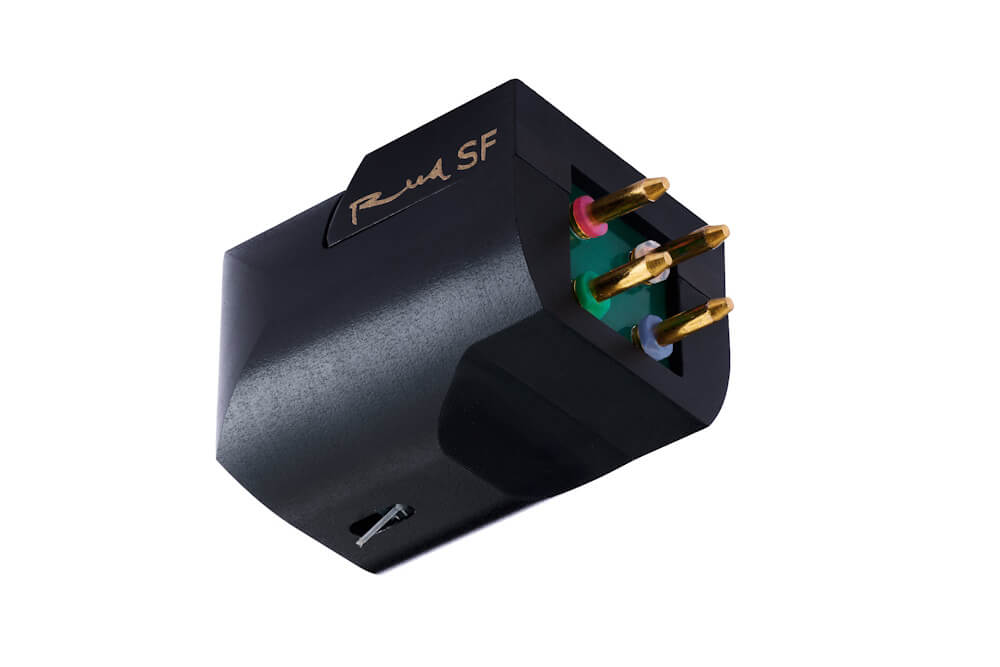

Um Langlebigkeit und eine gleichbleibende Leistung zu gewährleisten, wurde das Gehäuse des Tonabnehmers zudem so konstruiert, dass das Eindringen von Staub minimiert wird. Im Reed SF-Tonabnehmer kommt eine unabhängige Anordnung von LED und Fotodetektor für den linken und rechten Kanal zum Einsatz.
