Aurender MC20 Word Clock/ Master-Clock-Generator

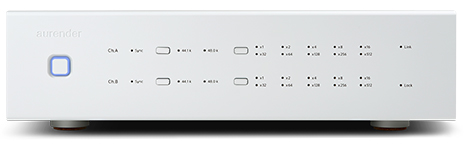

Aurender MC20
Master-Clock- und Word-Clock-Generator der Referenzklasse
Rubidium-Modul 10-MHz-Master-Clock
Diskrete OCXO-Word-Clock-Ausgänge für universelle Konnektivität

MC20
Zeit ist von entscheidender Bedeutung
In jedem digitalen Audiosystem ist die Rate, mit der digitale Daten gesendet und empfangen werden, von größter Bedeutung. Insbesondere müssen alle Geräte im digitalen Signalpfad synchronisiert werden, um eine kohärente Darstellung bereitzustellen. Für das ultimative Erlebnis in Klarheit, Transparenz, fokussierter Bildgebung und natürlichem Realismus sollten die digitale Quelle, der DAC und alle anderen Upsampler oder Konverter Ihres Systems daher alle dasselbe synchronisierte Taktsignal von einer ultrapräzisen und stabilen Quelle erhalten.

Der Aurender MC20 ist sowohl ein Master Clock- als auch ein Word Clock-Generator, der inspiriert, entwickelt und entworfen wurde, um ein außergewöhnlich hohes Maß an digitalem Audiorealismus von einem angeschlossenen Musikserver und/oder D/A-Wandler zu liefern. Dank der überlegenen Zeitmessung des MC20 wird Jitter auf ein Minimum reduziert, was zu einer ultimativen Reinheit der Klangfarbe und einer felsenfesten Platzierung von Instrumenten innerhalb der Klangbühne Ihres Systems führt.

Das Herzstück des MC20 ist ein Rubidium-Modul, das ein 10-MHz-Master-Clock-Referenzsignal erzeugt. Ein Rubidium-Taktgeber wird wegen seiner überragenden Genauigkeit und Stabilität sowohl kurz- als auch langfristig für extrem geringen Jitter verwendet. Zusätzlich enthält MC20 zwei diskrete OCXO-Wordclock-Module zur Erzeugung der Frequenzen 44,1 kHz und 48 kHz. Der MC20 liefert unabhängig und gleichzeitig die vier 10-MHz-Master-Clock-Ausgänge und vier Word-Clock-Ausgänge (2 bei 44,1 kHz und 2 bei 48 kHz) für eine beispiellose Vielseitigkeit mit einer Vielzahl von Geräten von Aurender und Drittanbietern.

Daher kann der MC20 in folgenden Szenarien eingesetzt werden:

1. Liefern Sie gleichzeitig ein 10-MHz-Master-Clock-Referenzsignal an Quellgeräte wie Aurender-Musikserver, DACs und sogar separate Wordclocks mit 10-MHz-Master-Clock-Referenzeingang.

2. Versorgen Sie Quellgeräte wie einen Aurender-Musikserver mit einer 10-MHz-Master-Clock und liefern Sie eine Wordclock an den DAC.

3. Liefern Sie eine Wordclock an das Quellgerät und den DAC

Rubidium-Uhrenmodul
Das im MC20 verwendete Rubidium-Taktmodul ist ein außergewöhnlich stabiles und genaues Design, das ein neues niedriges Niveau von Phasenrauschen und Jitter erreicht. Seine makellose Leistung verleiht dem von ihm erzeugten Klangfeld ein neues Maß an lebendiger Klarheit mit einer dreidimensionalen Breite, Tiefe und Höhe. Die Reduzierung von Jitter und Phasenrauschen beseitigt jede Spur von „digitaler Blendung“ und verleiht stattdessen jeder digitalen Audioquelle eine analoge Wärme und Natürlichkeit.
Rubidium-Module sind hochpräzise Geräte und äußerst empfindliche Instrumente. Aus diesem Grund haben die Aurender-Ingenieure ein einzigartiges stoßfestes Gehäusesystem entwickelt, um das Modul zu sichern und sowohl innerhalb des Gehäuses als auch in der Umgebung von Vibrationen zu isolieren. Um sicherzustellen, dass das Rubidium-Modul sicher transportiert werden kann, wird es in einer eigenen Schaumstoffhülle im Hauptkarton des MC20 geliefert. Nach dem Auspacken muss das Modul vom Benutzer installiert und vor der Verwendung in der dafür vorgesehenen Kammer verriegelt werden.

Ofengesteuerter Quarzoszillator (OCXO) zur langfristigen Jitter-Reduzierung
Während sich das Rubidium-Modul um das 10-MHz-Master-Clock-Generatorsignal des MC20 kümmert, steuern Aurenders charakteristische OCXO-Module den individuellen Wordclock-Ausgang. OCXOs gehören zu den genauesten und stabilsten Uhren, die heute verwendet werden. Die von den Ingenieuren von Aurender eingesetzten OCXO-Module sind um Größenordnungen genauer und stabiler als die üblicherweise in Computern verwendeten gewöhnlichen Kristalloszillatoren. Temperaturänderungen können Quarzoszillationen zum Schwanken bringen und Jitter im digitalen Audiosignal hervorrufen. Darüber hinaus sind gewöhnliche Kristalle viel weniger stabil und verlieren mit der Zeit an Genauigkeit. In OCXO-Uhren ist ein sehr stabiler, hochwertiger Kristalloszillator in einem temperaturgesteuerten Fach eingeschlossen und wird auf einer konstanten Temperatur gehalten, um Jitter zu mindern.

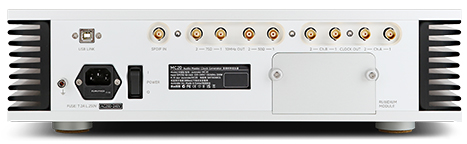

Konnektivität – 10-MHz-Sinuswellen-Taktausgänge
Ein 10-MHz-Haupttaktsignal dient als Referenzsignal, das die OCXO-Uhr von Aurender für mehr Genauigkeit und Stabilität sowohl kurz- als auch langfristig informiert. Da der Clock-Eingang von Aurender eine Impedanz von 75 Ω hat, verbinden Sie die 10-MHz-Master-Clock mit 75 Ω Impedanz des MC20 mit dem Clock-Eingangsanschluss des Aurender-Servers. Sowohl bei Mess- als auch bei Hörtests liefert der 10-MHz-Ausgang der Rubidium-Uhr eine höhere Leistung als andere Methoden. Es ist sehr zu empfehlen!

Wenn der DAC dies zulässt, wird empfohlen, eine 10-MHz-Master-Clock zu verwenden. Verwenden Sie andernfalls die individualisierten Wordclock-Ausgänge. Wählen Sie je nach Eingangsimpedanz des DAC die 75Ω- oder 50Ω-Ausgänge. Um Signalverlust und/oder Jitter zu vermeiden, ist es wichtig, die Kabelimpedanz anzupassen.

In einem Szenario, in dem der DAC über einen oder mehrere Wordclock-Eingänge verfügt, können Sie den 10-MHz-Master-Clock-Ausgang mit Ihrem Aurender und gleichzeitig einen Wordclock-Ausgang mit dem DAC verbinden. Verbinden Sie den SPDIF-BNC-Ausgang Ihrer Quelle mit dem MC20 für eine automatische Frequenzsynchronisierung, je nachdem, ob Sie eine 44,1- oder 48-kHz-Basisdatei abspielen.

Konnektivität und Kompatibilität mit zugehörigen Komponenten
Der MC20 kann mit einer breiten Palette zugehöriger High-End-Marken von DACs und Musikservern verwendet werden. Aktuelle Aurender-Modelle, die MC20 unterstützen, sind N20, W20SE und N30/N30SA, die alle einen 75-Ω-Takteingang haben.
Für die Verbindung mit einem Aurender oder den Komponenten eines anderen Herstellers werden zwei Paar SPDIF-Kabel mit jeweils 75 Ω und 50 Ω mitgeliefert. Bitte schlagen Sie in der Bedienungsanleitung aller Geräte nach, die Taktsignale vom MC20 empfangen, um zu bestimmen, welches Impedanzkabel verwendet werden sollte.
