Luxman M-10X Endstufe

Luxman M - 10 X Endstufe

Luxman präsentiert mit dem M-10X einen Meilenstein in der Musikwiedergabe.

Die wichtigste Neuerung ist die Realisierung der neuen Verstärker-Rückkopplungs-Engine "LIFES", die durch das technische LUXMAN Entwickler-Team konzipiert und verfeinert wurde. Basierend auf unserer traditionellen ODNF-Technologie wurde das System grundlegend überarbeitet und jedes Detail vom Layout bis hin zu den einzelnen Komponenten optimiert um eine reiche Musikalität und volle Vitalität zu erreichen. Die hohe Antriebsleistung verbessert die Wiedergabe an jedem Lautsprechersystem.

Ein wunderschönes Gehäusedesign mit gestrahlter weißer Oberfläche wird stolz durch angemessene analoge Anzeigen ergänzt. Dieses exquisite Flaggschiff-Modell, der M-10X, kann das wiedergeben, was Luxman mit der wahren Tiefe des Klangs meint, und markiert den Beginn einer neuen Ära.

LIFES – Luxman Integrated Feedback Engine System

LIFES basiert auf dem technischen Konzept der bahnbrechenden ODNF-Schaltung und realisiert exzellente, dynamische Eigenschaften, ohne das ursprüngliche Audio-Eingangssignal an den Hauptverstärker zurückzugeben, wodurch eine bemerkenswert natürliche Klangqualität erreicht wird, fast so, als wäre es eine Schaltung ohne Rückkopplung. Das Design wurde mit Hilfe von Simulationstechnologie und sorgfältiger Forschung von Grund auf neu konzipiert und erweitert. Durch wiederholtes Probehören, rigoroses Analysieren und Kombinieren speziell ausgewählter Komponenten haben wir überragende Leistungsmerkmale und ein Qualitätsniveau erreicht, das für den Einsatz in den Produkten der nächsten Generation von Luxman geeignet ist. Dies ist die Geburtsstunde der epochalen Verstärker-Feedback-Engine LIFES Version 1.0, die in den zukünftigen Verstärkerprodukten, beginnend mit dem M-10X, eine Schlüsselrolle spielt und der Musik neues Leben einhaucht.

Überwältigende Leistungslinearität und eine maximale Ausgangsleistung von 1200W + 1200W (1 Ohm)

Die Aufgabe des Leistungsverstärkers ist es, dass vom Steuerverstärker an den Ausgang gesendete Musiksignal originalgetreu zu verstärken und Ihre Lautsprecher präzise anzusteuern, wobei die Eigenschaften dieser Lautsprecher voll zur Geltung kommen. Durch den Einsatz von LIFES im M-10X und die Rekonstruktion der gesamten Schaltung ist es Luxman gelungen, die Anzahl der parallelen Elemente zu reduzieren, gleichzeitig die Leistung zu verbessern und die Verzerrungen bei der Verstärkung um die Hälfte zu reduzieren. Darüber hinaus stellt die neu gestaltete Konstant-Spannungsschaltung eine hochstabile Stromversorgung dar, die den Leistungsanforderungen voll gerecht wird.

Die Verstärkerstufe verfügt über eine 4-2-Ausgangskonfiguration, die zwei Dreifach-Darlington-Schaltungen und vierfach parallel geschaltete Gegentaktverstärkerschaltungen kombiniert, die verschiedenste Lastbedingungen bewältigt und sofort bis zu 1000 W + 1200 W aus einer Nennleistung von 150 W + 150 W entwickeln kann. Luxman hat eine vollständige Leistungslinearität bis zu 1200W (1Ohm) erreicht. Zusammen mit dem reinen Class-A-Betrieb bis zu 12 W bei sorgfältiger Einstellung des Bias-Stroms erreicht er sowohl überwältigende Leistung als auch Klangqualität mit einer derartigen Dichte auf höchstem Niveau.

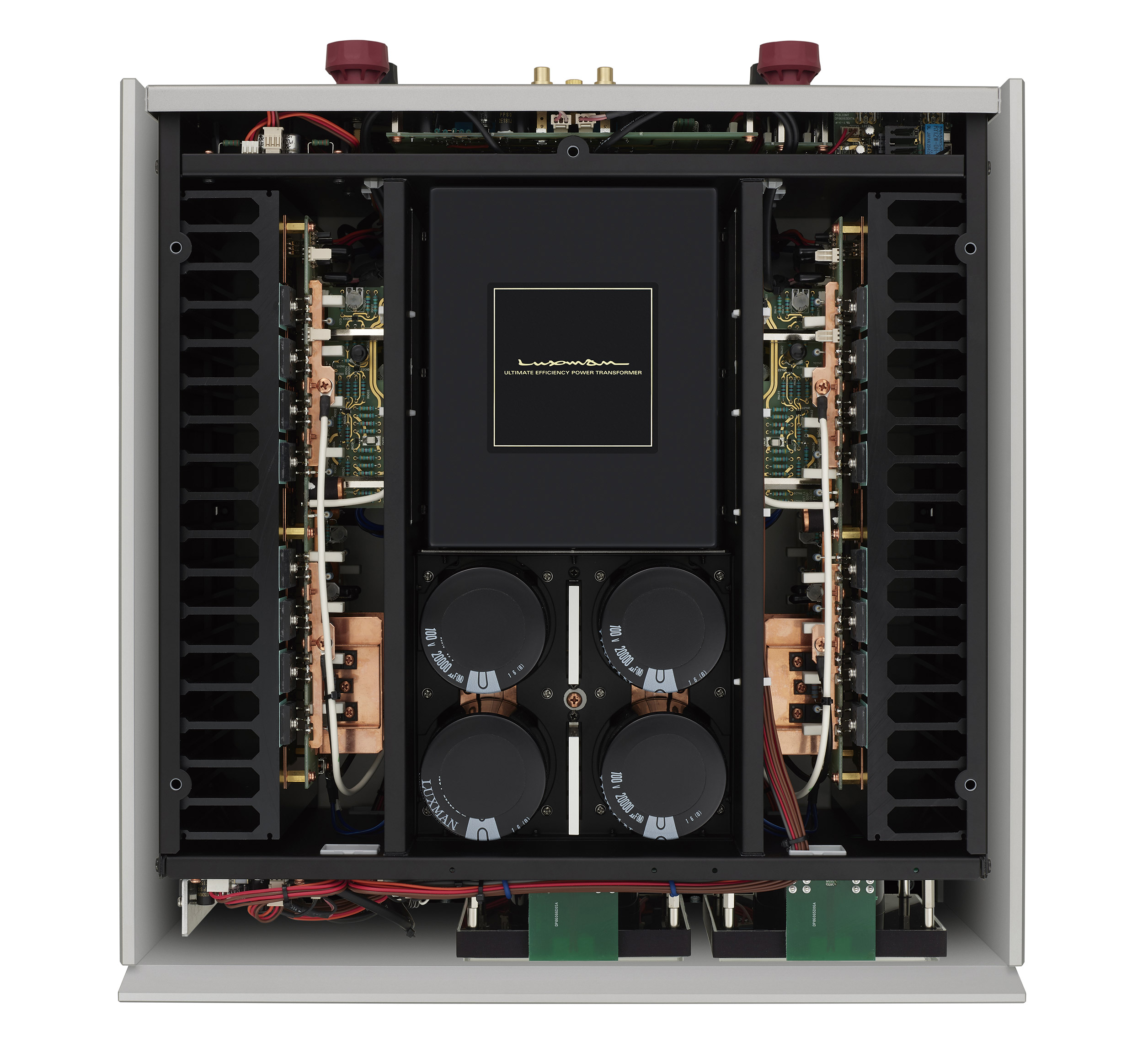

Hochregulierter Transformator
Die Netzteilsektion unterstützt die überwältigende Leistung und Ansteuerbarkeit des M-10X. Die Transformatorwicklung aus Kupferflachmaterial ist eng gewickelt, um Platz zu sparen und die Leitungskapazität zu verringern, die Kopplungskraft zu verbessern und das Magnetfeld zu stabilisieren. Der hochregulierte Leistungstransformator des Typs EL hat eine große Kapazität von 1250VA (momentanes Makromaximum 2500VA). Dadurch haben wir eine enorme Regelungsleistung erreicht, die auch bei Lastschwankungen stabil bleibt.

100µm dicke, nicht angewinkelte Leiterplattenabdeckung

Alle Audio-Leiterplatten des M-10X verfügen über eine 100µm dicke, niederohmige, vergoldete Leiterbahn, die dielektrische Effekte eliminiert. Darüber hinaus hat Luxman eine Designpolitik implementiert, die die Klangqualität in jeder Hinsicht in den Vordergrund stellt, wie z. B. die nicht abgewinkelte Leiterplattenabdeckung, die die Breite der Signalleitung konstant hält und eine glatte Kurve zeichnet, um eine reibungslose und stressfreie Signalübertragung zu gewährleisten.

Maßgeschneiderte Original-Komponenten
Jedes Bauteil in der Schaltung ist ein wichtiger Faktor, der die Audioleistung und Musikalität dieses Produkts beeinflusst. Beim M-10X haben die Entwickler bei Luxman gründlich hingehört und die Audioleistung verschiedener Kondensatoren und Widerstände sowie Verdrahtungsmaterialien und Anschlussklemmen getestet und eine große Anzahl von maßgeschneiderten Originalkomponenten eingeführt, die sorgfältig mit fortschrittlichster Technologie und Sensibilität ausgewählt wurden.

Vibrationsdämpfende und schleifenlose Chassisstruktur
Der Sockel, der das über 48 kg schwere Hauptgerät trägt, ist mit Gusseisenfüßen mit hohem Verdichtungsgrad ausgestattet, die empfindliche Musiksignale vor unnötigen Vibrationen schützen, indem sie die im Inneren erzeugten Vibrationen schnell ableiten und gleichzeitig externe Vibrationen blockieren. Darüber hinaus verwendet das Metallgehäuse eine schleifenlose Chassiskonstruktion, die keine Masseschleife erzeugt und die Auswirkungen der erzeugten Magnetfelder und des Anstiegs der Masseimpedanz durch den Gehäusestrom beseitigt.

Technische Daten:

Nennleistung 150W + 150W (8 Ohm) Stereo 300W + 300W (4Ohm) Stereo 600W (8Ohm) Mono
Maximale Leistung 1200W + 1200W (1 Ohm) Stereo 2400W (2 Ohm) Mono
Eingangsempfindlichkeit 1,24V/150W (8Ohm)
Verstärkung 29.0dB
Eingangsimpedanz unsymmetrisch 51kOhm symmetrisch 28kOhm
Frequenzgang 20Hz - 20 kHz (+0, -0.1dB) 1Hz - 130kHz (+0, -3,0dB)
Gesamte harmonische Verzerrung 0,003% oder weniger (1kHz/8Ohm) 0,04 oder weniger (20Hz - 20kHz/8 Ohm)
S/N-Verhältnis (IHF-A) 117 dB
Verstärkerschaltung LIFES 1.0
Ausgangskonfiguration 3 Stufen Darlington, 4 parallel geschaltete Gegentaktschaltungen
Dämpfungsfaktor 600
Leistungsaufnahme 540W 290W (ohne Signal), 1.0W (Standby)
Abmessungen 440(B) x 224(H) x 488 (T) mm Vorderseitiger Knopf von 2 mm und rückseitiger Anschluss von 38 mm in der Tiefe enthalten
Nettogewicht 48,4 kg
Zubehör Triggerkabel (Modular/3,5 mm monaural) Netzkabel
